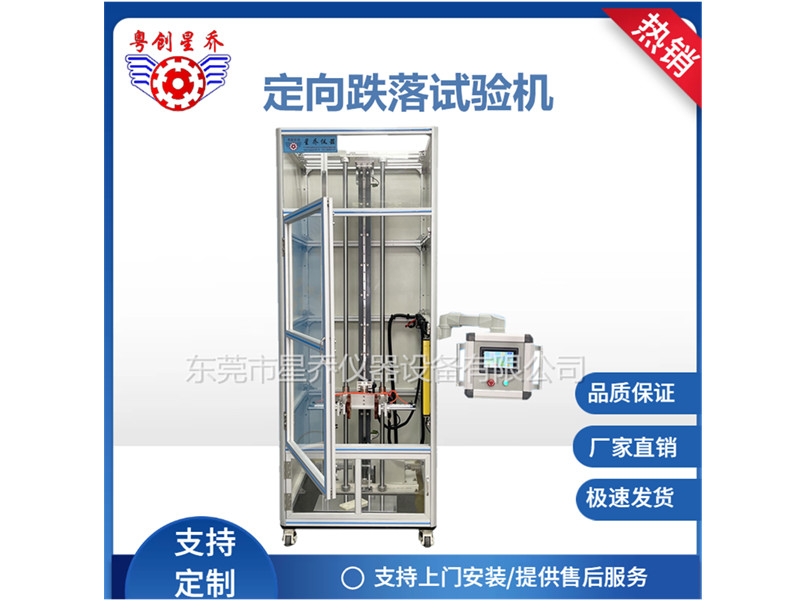

手机定向跌落试验机

XQ-1508ZJ 手机定向跌落试验机

一、定向跌落试验机用途；

手机定向跌落试验机适用于外壳的耐用程度，内部结构抗（重）摔的性能测试，用于评估产品在客户实际使用时意外跌落后对产品性能的影响,适用于手机、PAD、 电子书、电子辞典等小型电子产品作指定方向或指定位置的跌落测试。系统采用触摸屏与PLC通讯,控制刹车步进电机驱动跌落机构上的夹持夹升降,并配合脱钩装置和夹具的释放动作实现跌落测试。主要是用于产品跌落实验测试。

二、定向跌落试验机设备特点：

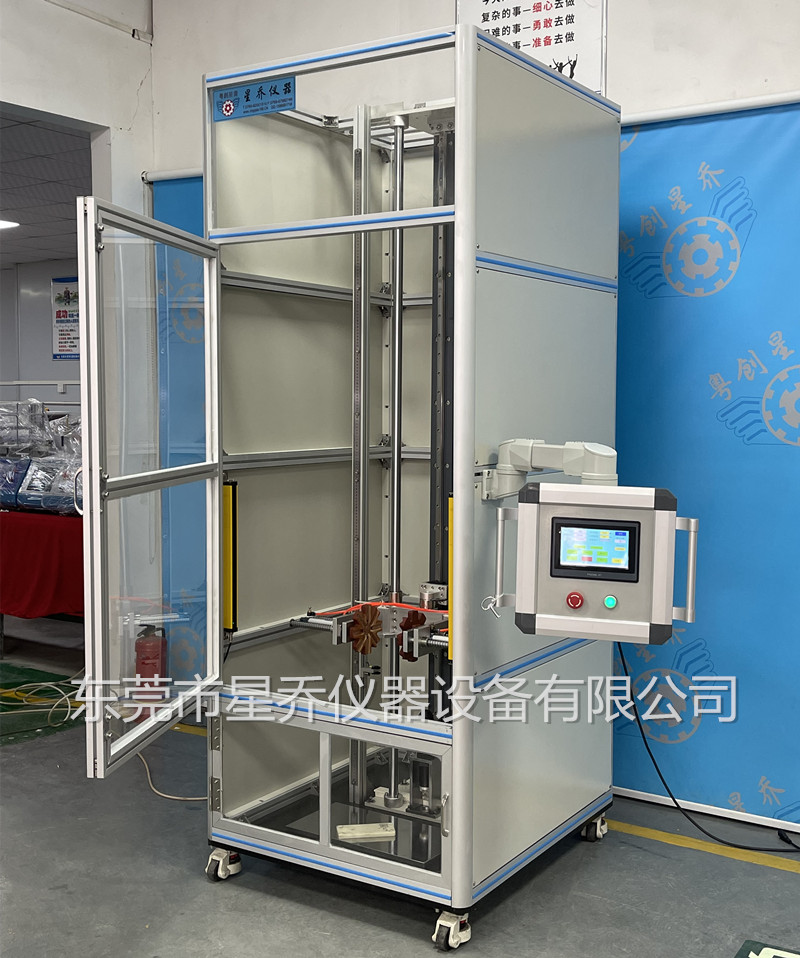

1.机架采用铝型材+加厚透明亚克力、外形美观、结构牢固；

2.升降机构采用直线滑轨导向，同步带驱动升降，可任意设定测试高度；

3.实现产品多角度测试；

4.采用触摸屏+PLC控制，可显示测试高度和跌落次数等数据。

5.设备带安全装置：安全光幕 （手伸进测试区域设备自动停机）

三、定向跌落试验机规格参数；

1、操作方式：触摸屏设置相关数据

2、驱动方式和跌落角度：刹车步进电机驱动，全方位跌落。

3、跌落高度范围：300—1800mm（注：从300-1500mm的上升速度控制在5S以内）

4、最大样品尺寸：190*90mm(长*宽）

5、跌落治具松开测试产品的高度：300mm
